硬件规格

下联端口

4*10/100BASE-T PoE RJ-45
(Auto-MDI/MDI-X)

8*10/100BASE-T PoE RJ-45 (Auto-MDI/MDI-X)

上联端口

2*10/100BASE-T RJ-45 (Auto-MDI/MDI-X)

2*10/100/1000BASE-T RJ-45 (Auto-MDI/MDI-X)

LED指示灯

1*PWR，电源指示灯

6*Link，端口状态指示灯

10*Link，端口状态指示灯

4*PoE，端口PoE状态指示灯

8*PoE，端口PoE状态指示灯

拨码开关

Default：所有端口均可自由通信。该模式下，最远传输距离100米。
VLAN模式：下联端口相互隔离，但可与上联端口通信。该模式下支持PoE看门狗功能。
CCTV模式：下联端口速率降为10M，最远传输距离延长至250米。该模式下支持PoE看门狗功能。

PoE模式拨码开关

/

Mode1：单口最大功率45W
Mode2：1端口最大功率 90W，2端口关闭PoE，3~8 端口单口最大功率 45W

输入电压

48~57V DC

功耗

≤130W (满载功耗，包含 PoE)

≤160W (满载功耗，包含 PoE)

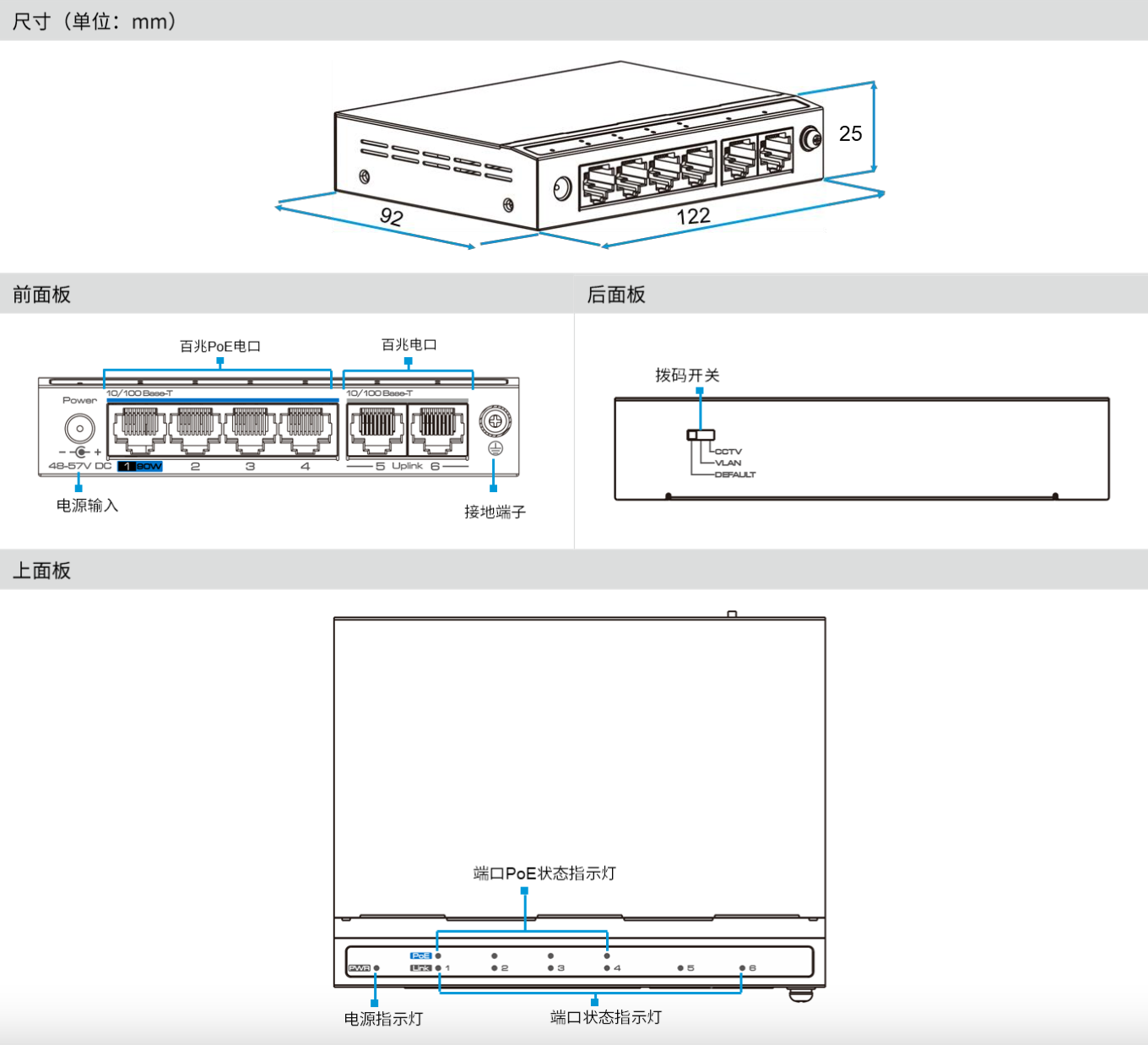

机器尺寸(宽*深*高)

122mm*92mm*25mm

180mm*92mm*25mm

设备净重

0.21kg

0.31kg

安装方式

桌面/壁挂式

材质

金属外壳

外壳颜色

黑色

交换属性

网络标准

IEEE 802.3、IEEE 802.3u、IEEE 802.3x

交换方式

存储转发

MAC地址表

2k

8k

交换容量

1.2Gbps

5.6Gbps

包转发率

0.8928Mpps

4.1664Mpps

PoE

供电方式

末端跨接法

PoE标准

IEEE 802.3af/at（PSE）

IEEE 802.3af/at/bt（PSE）

IEEE 802.3af/at/bt（PSE）

供电线序

1端口：1/2(-)，3/6(+)
2~4端口：1/2(+)，3/6(-)

1端口：3/6/4/5(+)，1/2/7/8(-)
2~4端口：1/2(+)，3/6(-)

1端口：3/6/4/5(+)，1/2/7/8(-)
2~8端口：1/2(+)，3/6(-)

PoE功率

1~4端口单口最大功率30W
整机最大功率120W

1端口最大功率90W，
2~4端口单口最大功率45W
整机最大功率120W

Mode1：单口最大功率45W
Mode2：1端口最大功率90W，2端口关闭PoE，3~8端口单口最大功率45W
整机最大功率150W

工作环境

ESD

+6kV接触放电；士8kV空气放电

Surge

6kV

工作环境

-10℃~55℃，5%~95% (无凝结)

存储环境

-40℃~70℃，5%~95% (无凝结)

交换机

1台

电源适配器

1台

电源线

1根

快速安装指南

1份
